Λεπτομέρειες:
|
Όνομα: | Permalloy πυρήνας | Εφαρμογή: | τρέχων μετασχηματιστής |
---|---|---|---|
Υψηλό φως: | Permalloy νικελίου πυρήνας,10A Permalloy πυρήνας,13mW ελάχιστος σπειροειδής πυρήνας μετασχηματιστών |

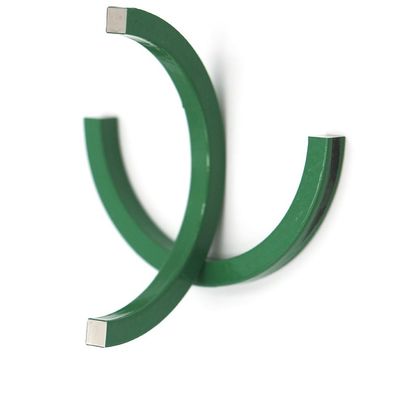

permalloy
Permalloy αναφέρεται σε ένα κράμα σίδηρος-νικελίου με ένα ευρύ φάσμα της περιεκτικότητας σε νικέλιο, που κυμαίνεται από 35% σε 90%. Το μεγαλύτερο χαρακτηριστικό γνώρισμα Permalloy είναι η υψηλή μαγνητική διαπερατότητά του στα αδύνατα μαγνητικά πεδία. Ο κορεσμός τους η ένταση που μαγνητικής επαγωγής είναι γενικά μεταξύ του τύπου 0.6-1.0T.This κράματος είναι κατάλληλος για τους μετασχηματιστές, τις εμφράξεις, τα μαγνητικά κεφάλια, τις μαγνητικές ασπίδες, κ.λπ. Επιπλέον, με τη διαμόρφωση μιας κυβικής σύστασης, ο βρόχος αυτού του τύπου κράματος μπορεί επίσης να είναι ορθογώνιος συγχρόνως, η διαταγή του κράματος ελέγχεται για να κάνει K1≥O, και παρουσιάζει καλά δυναμικά χαρακτηριστικά. Είναι πολύ κατάλληλο για τους μαγνητικούς διαμορφωτές, κ.λπ…. Ο πυρήνας σκονών που γίνεται με την προσθήκη 2% της σκόνης κραμάτων Νι-Φε 80%~82% έχει την υψηλή αντίσταση και την καλή σταθερότητα, και μπορεί να χρησιμοποιηθεί σε μια συχνότητα 300Hz.
Παράμετροι
Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
55*65*5 | 10 | 13mW λ. |
55*75*10 | 5 | 38mW λ. |
55*75*12 | 5 | 45mW λ. |
48*68*15 | 5 | 50mW λ. |
55*75*20 | 3 | 45mW λ. |
παράμετρος:
ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
