Λεπτομέρειες:
|
| Υλικό: | 1j85 Permalloy | Χαρακτηριστικό γνώρισμα: | υψηλή διαπερατότητα |
|---|---|---|---|
| Δομή σπειρών: | Σπειροειδής πυρήνας | Χρήση: | τρέχων μετασχηματιστής |
| Επισημαίνω: | 38mW ελάχιστος πυρήνας μετασχηματιστών χάλυβα πυριτίου,1j85 πυρήνας μετασχηματιστών χάλυβα πυριτίου,1j85 permalloy σπειροειδής πυρήνας |
||

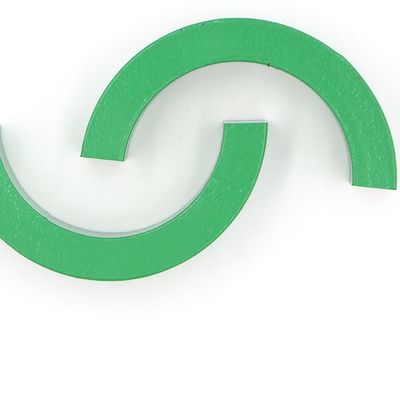

1j85 Permalloy πυρήνας για τον τρέχοντα μετασχηματιστή
Υψηλό μαγνητικό κράμα διαπερατότητας (permalloy)
Τα κράματα υψηλός-διαπερατότητας αναφέρονται στα κράματα σίδηρος-νικελίου με την υψηλή αρχική διαπερατότητα και την υψηλή διαπερατότητα, και τα περισσότερα από τα ονόματα προϊόντων καλούνται «permalloy». Εκτός από την υψηλή μαγνητική διαπερατότητα, permalloy έχει τη σχετικά χαμηλή απώλεια, ειδικά καλή περιβαλλοντική προσαρμοστικότητα και σταθερή απόδοση. Αν και είναι ακριβό, χρησιμοποιείται ακόμα στις παροχές ηλεκτρικού ρεύματος με τους ακριβέστερους όρους.
Εφαρμογή:
Είναι κατάλληλοι για την εφαρμογή στο αδύνατο μαγνητικό πεδίο, μπορούν να χρησιμοποιηθούν για την υψηλή ευαισθησία κατασκευής και το μικρό μετασχηματιστή ισχύος, χαμηλής ισχύος μαγνητικός ενισχυτής, ηλεκτρονόμος, κεφάλι της μαγνητικής συσκευής καταγραφής, μηδέν τρέχων μετασχηματιστής ακολουθίας, μετατροπέας ισχύος, τρέχων μετασχηματιστής ακρίβειας, μαγνητικός ενισχυτής, μετασχηματιστής ισχύος, έμφραξη, μετασχηματιστής σφυγμού, μετασχηματιστής σφυγμού πολικότητας αλλαγής, μετατροπέας ΣΥΝΕΧΟΥΣ τάσης, μαγνητικός διαμορφωτής, σταθερό στοιχείο αυτεπαγωγής, unipolar μετασχηματιστής σφυγμού, μαγνητικό προστατευτικό κάλυμμα, και ούτω καθεξής.
Παράμετροι
| Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
| 55*65*5 | 10 | 13mW λ. |
| 55*75*10 | 5 | 38mW λ. |
| 55*75*12 | 5 | 45mW λ. |
| 48*68*15 | 5 | 50mW λ. |
| 55*75*20 | 3 | 45mW λ. |
παράμετρος:
| ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
