Λεπτομέρειες:
|
| Materail: | Νι ZN、 ΜΝ、 | Αυτεπαγωγή: | 600uh λ. |
|---|---|---|---|
| ΣΥΝΕΧΗΣ αντίσταση: | 30mΩ MAX | Αναλογία στροφής: | 13 |
| Τάση: | 4000VAC | όρος δοκιμής: | 1KHZ 0.1V |
| Υψηλό φως: | 600uh ηλεκτρονικό πηνίο σπειρών έμφραξης,Καταστολή του πηνίου σπειρών έμφραξης θορύβου της Emi,Ηλεκτρονικές κοινές σπείρες έμφραξης τρόπου |
||

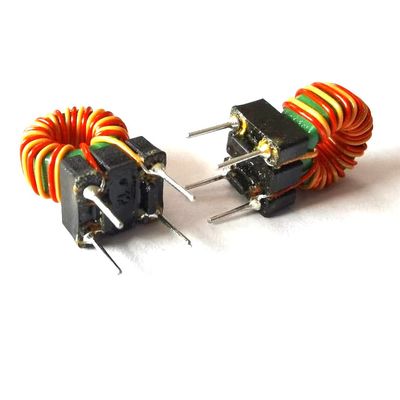

Κοινά πηνία τρόπου φίλτρων για την καταστολή του θορύβου της Emi του ηλεκτρονικού εξοπλισμού
Το φίλτρο γραμμών αποτρέπει τον υπερβολικό θόρυβο από την παραγωγή μεταξύ του ηλεκτρονικού εξοπλισμού και της γραμμής εναλλασσόμενου ρεύματος γενικά, η εστίαση είναι στην προστασία της γραμμής εναλλασσόμενου ρεύματος. Κατά τη χρησιμοποίηση ενός κοινού φίλτρου τρόπου μεταξύ της γραμμής εναλλασσόμενου ρεύματος (μέσω ενός πλήρους ταιριάζοντας με κυκλώματος σύνθετης αντίστασης) και του μετατροπέα δύναμης (θορύβου). Ο κοινός θόρυβος τρόπου (ο θόρυβος παράγεται στις δύο στηριγμένες γραμμές συγχρόνως) κινήσεις στην κατεύθυνση του φίλτρου από το τέλος φορτίων, έτσι ώστε ο θόρυβος κοινός στις δύο γραμμές μειώνεται πολύ. Τέλος, η παραγωγή του φίλτρου που προστίθεται στη γραμμή εναλλασσόμενου ρεύματος (μέσω ενός πλήρους ταιριάζοντας με κυκλώματος σύνθετης αντίστασης) είναι τόσο μικρή που μπορεί να αγνοηθεί.
Εφαρμογές
| Αριθ. | Στοιχείο | Καρφίτσα δοκιμής | Αξία δοκιμής | Όρος |
| 1 | Αυτεπαγωγή |
4-1/3-2
|
600uh λ.
|
1KHZ 0.1V
|
| 2 | Τάση |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | ΣΥΝΕΧΗΣ αντίσταση |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
Διάγραμμα
