Λεπτομέρειες:
|
| Υλικό: | Permalloy | Δομή σπειρών: | Σπειροειδής πυρήνας |
|---|---|---|---|
| Χρήση: | CT | Εφαρμογή: | τρέχων μετασχηματιστής |
| Υψηλό φως: | Permalloy CT πυρήνας μετασχηματιστών,permalloy 20mm πυρήνας μετασχηματιστών,permalloy 20mm σπειροειδής πυρήνας |
||

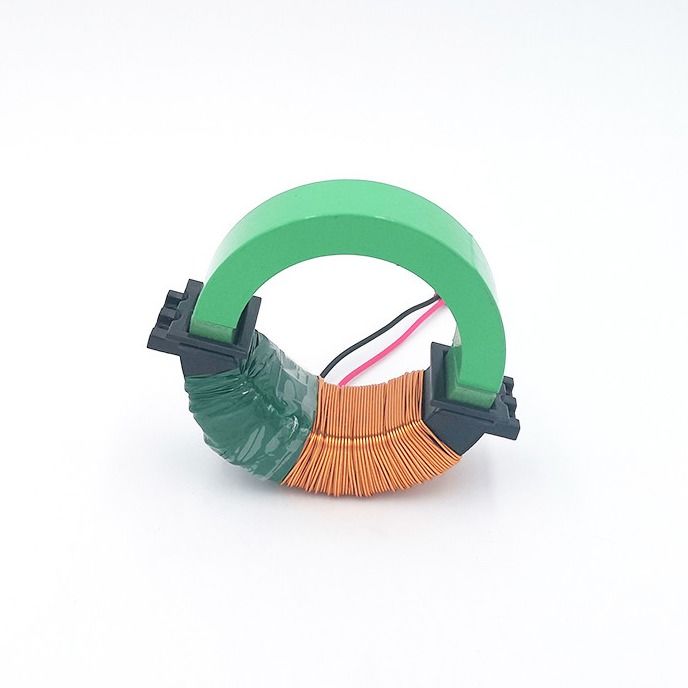

Permalloy σπείρα δύναμης για τον τρέχοντα μετασχηματιστή
Η αρχή του τρέχοντος μετασχηματιστή είναι βασισμένη στην αρχή της ηλεκτρομαγνητικής επαγωγής. Ο τρέχων μετασχηματιστής αποτελείται από έναν κλειστοί πυρήνα και windings. Το αρχικό τύλιγμά του έχει μερικές στροφές, οι οποίες είναι στη γραμμή όπου το ρεύμα πρέπει να μετρηθεί. Επομένως, έχει συχνά όλη την τρέχουσα ροή της γραμμής. Το δευτεροβάθμιο τύλιγμα έχει έναν μεγάλο αριθμό στροφών, ο οποίος συνδέεται σωρηδόν με την όργανο μέτρησης και το κύκλωμα προστασίας. Όταν ο τρέχων μετασχηματιστής λειτουργεί, ο δευτεροβάθμιος δευτερεύων βρόχος του είναι πάντα κλειστός, έτσι η σύνθετη αντίσταση της σπείρας σειράς της οργάνου μέτρησης και του κυκλώματος προστασίας είναι πολύ μικρή, και η εργαζόμενη κατάσταση του τρέχοντος μετασχηματιστή είναι στενή στο βραχυκύκλωμα. Ο τρέχων μετασχηματιστής χρησιμοποιείται για να μετατρέψει ένα μεγάλο ρεύμα στην αρχική πλευρά σε ένα μικρό ρεύμα στη δευτεροβάθμια πλευρά, και τη δευτεροβάθμια πλευρά δεν μπορεί να ανοίξουν.
Παράμετροι
| Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
| 55*65*5 | 10 | 13mW λ. |
| 55*75*10 | 5 | 38mW λ. |
| 55*75*12 | 5 | 45mW λ. |
| 48*68*15 | 5 | 50mW λ. |
| 55*75*20 | 3 | 45mW λ. |
παράμετρος:
| ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
