Λεπτομέρειες:
|
| Υλικό: | Permalloy | Δομή σπειρών: | Σπειροειδής πυρήνας |
|---|---|---|---|
| Χρήση: | CT | μέγεθος: | 10*20mm |
| Υψηλό φως: | permalloy 20mm πυρήνας μετασχηματιστών,Permalloy σπειρών πυρήνας μετασχηματιστών,permalloy 20mm σπειροειδής πυρήνας |
||

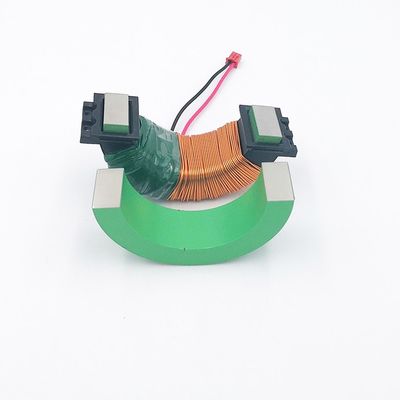

Permalloy 10*20mm σπείρα δύναμης για τον τρέχοντα μετασχηματιστή
Η αρχή του τρέχοντος μετασχηματιστή είναι βασισμένη στην αρχή της ηλεκτρομαγνητικής επαγωγής. Ο τρέχων μετασχηματιστής αποτελείται από έναν κλειστοί πυρήνα και windings. Το αρχικό τύλιγμά του έχει πολύ λίγες στροφές, το οποίο είναι στη γραμμή του ρεύματος που πρέπει να μετρηθεί. Επομένως, έχει συχνά όλη την τρέχουσα ροή της γραμμής. Το δευτεροβάθμιο τύλιγμα έχει έναν σχετικά μεγάλο αριθμό στροφών. Συνδέεται σειριακά με την όργανο μέτρησης και το κύκλωμα προστασίας, και την τρέχουσα αμοιβαία αυτεπαγωγή όταν λειτουργεί ο μετασχηματιστής, ο δευτεροβάθμιος βρόχος του είναι πάντα κλειστός, έτσι η σύνθετη αντίσταση της σπείρας σειράς της οργάνου μέτρησης και του βρόχου προστασίας είναι πολύ μικρή, και η εργαζόμενη κατάσταση του τρέχοντος μετασχηματιστή είναι στενή στο βραχυκύκλωμα
Παράμετροι
| Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
| 55*65*5 | 10 | 13mW λ. |
| 55*75*10 | 5 | 38mW λ. |
| 55*75*12 | 5 | 45mW λ. |
| 48*68*15 | 5 | 50mW λ. |
| 55*75*20 | 3 | 45mW λ. |
παράμετρος:
| ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
