Λεπτομέρειες:
|
| Υλικό: | Permalloy | Αρχική εισαγωγή: | 5A |
|---|---|---|---|
| Δύναμη παραγωγής: | 38MW λ. | Τάση: | 74VAC |
| Δομή σπειρών: | Σπειροειδής | Χρήση: | Προστασία, μέτρηση |
| Υψηλό φως: | πυρήνες σκονών 55mm μαγνητικοί,μαγνητικοί πυρήνες σκονών 1j85,1j85 10mm μαλακός πυρήνας σιδήρου |
||

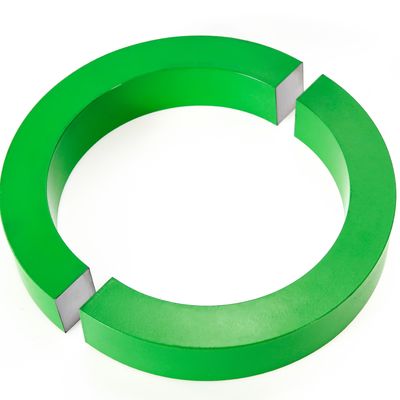

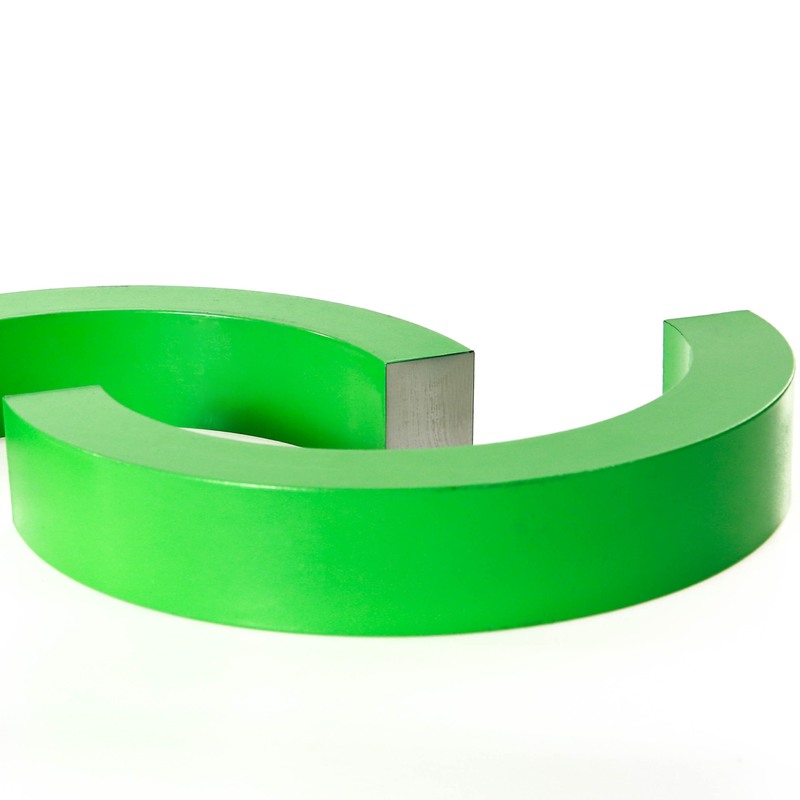

Μαλακό μαγνητικό Permalloy κραμάτων 1j85 για τον πυρήνα μετασχηματιστών
Η MU 85 είναι ένα κράμα νικέλιο-σίδηρος-μολυβδαίνιου με τις πολύ υψηλές αρχικές και μέγιστες μαγνητικές διαπερατότητες και τις ελάχιστες απώλειες πυρήνων στις χαμηλές δυνάμεις τομέων. Αυτό το κενός-λειωμένο προϊόν προσφέρει επίσης τα πλεονεκτήματα του μικρών μεγέθους και του βάρους στα υλικά μαγνητικών πυρήνων και προστατευτικών καλυμμάτων. Λόγω της υψηλής μαγνητικής διαπερατότητάς του χρησιμοποιείται στην κατασκευή των μετασχηματιστών και των πηνίων. Η MU 80 χρησιμοποιείται επίσης ως συστατικό και για και για μη-την εφαρμογή.
Εφαρμογή:
Είναι κατάλληλοι για την εφαρμογή στο αδύνατο μαγνητικό πεδίο, μπορούν να χρησιμοποιηθούν για την υψηλή ευαισθησία κατασκευής και το μικρό μετασχηματιστή ισχύος, χαμηλής ισχύος μαγνητικός ενισχυτής, ηλεκτρονόμος, κεφάλι της μαγνητικής συσκευής καταγραφής, μηδέν τρέχων μετασχηματιστής ακολουθίας, μετατροπέας ισχύος, τρέχων μετασχηματιστής ακρίβειας, μαγνητικός ενισχυτής, μετασχηματιστής ισχύος, έμφραξη, μετασχηματιστής σφυγμού, μετασχηματιστής σφυγμού πολικότητας αλλαγής, μετατροπέας ΣΥΝΕΧΟΥΣ τάσης, μαγνητικός διαμορφωτής, σταθερό στοιχείο αυτεπαγωγής, unipolar μετασχηματιστής σφυγμού, μαγνητικό προστατευτικό κάλυμμα, και ούτω καθεξής.
Παράμετροι
| Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
| 55*65*5 | 10 | 13mW λ. |
| 55*75*10 | 5 | 38mW λ. |
| 55*75*12 | 5 | 45mW λ. |
| 48*68*15 | 5 | 50mW λ. |
| 55*75*20 | 3 | 45mW λ. |
παράμετρος:
| ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
