Λεπτομέρειες:
|
| Υλικό: | Permalloy | Αρχική εισαγωγή: | 5A |
|---|---|---|---|
| Δύναμη παραγωγής: | 38MW λ. | Τάση: | 74VAC |
| Δομή σπειρών: | Σπειροειδής πυρήνας | Χρήση: | Προστασία, μέτρηση |
| Υψηλό φως: | 45mW ελάχιστος υψηλός μετασχηματιστής μαγνητικών πυρήνων διαπερατότητας,μετασχηματιστής μαγνητικών πυρήνων 10mm,74VAC 10mm σπειροειδής τρέχων μετασχηματιστής |
||

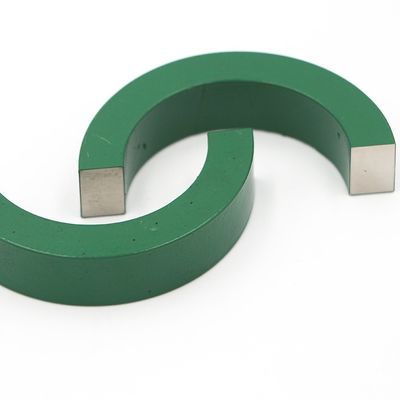

Υψηλός Permalloy διαπερατότητας πυρήνας για τον τρέχοντα μετασχηματιστή
Permalloy αναφέρεται σε ένα κράμα σίδηρος-νικελίου με ένα ευρύ φάσμα της περιεκτικότητας σε νικέλιο, που κυμαίνεται από 35% σε 90%. Το μεγαλύτερο χαρακτηριστικό γνώρισμα Permalloy είναι η υψηλή μαγνητική διαπερατότητά του στα αδύνατα μαγνητικά πεδία. Η ένταση μαγνητικής επαγωγής κορεσμού τους είναι γενικά μεταξύ 0.6-1.0T. Το απλούστερο permalloy είναι ένα κράμα που αποτελείται από δύο στοιχεία: σίδηρος και νικέλιο. Μέσω του κατάλληλων κυλίσματος και της θερμικής επεξεργασίας, μπορούν να έχουν την υψηλή μαγνητική διαπερατότητα. Συγχρόνως, μπορούν εύλογα να ταιριάξουν με το περιεχόμενο του σιδήρου και του νικελίου για να λάβουν τη σχετικά υψηλή μαγνητική επαγωγή κορεσμού. Εντούτοις, αυτό το permalloy έχει τη χαμηλή ειδική αντίσταση και τις φτωχές μηχανικές ιδιότητες, έτσι δεν υπάρχουν πολλές πρακτικές εφαρμογές. Permalloy είναι ουσιαστικά ένα κράμα σίδηρος-νικελίου (FeNi) με το πολύ χαμηλό coercivity, ενώ η μαγνητική θερμοκρασία είναι όλες πυκνότητας BS, διαπερατότητας και κιουριού κορεσμού υψηλή, κοντά στον καθαρό σίδηρο. Πολλών στοιχείων permalloy, η αρχική σχετική διαπερατότητα μπορεί να φθάσει σε 30.000 έως 80.000, αλλά η ειδική αντίσταση είναι χαμηλή, περίπου 107Ωm, μπορεί να υποβληθεί σε επεξεργασία στις πολύ λεπτές φέτες, έτσι μπορεί να χρησιμοποιηθεί μέχρι (20-30) kHz τη συχνότητα εργασίας. Permalloy οι λεπτές λουρίδες με ένα πάχος 0.02mm χρησιμοποιούνται συνήθως στην εσωτερική εφαρμοσμένη μηχανική, και υπάρχουν επίσης παχιές λεπτές λουρίδες 0.005mm. Εντούτοις, λόγω της μόνωσης της επιφάνειας της λεπτής λουρίδας κατά τη διάρκεια της διαδικασίας τυλίγματος του μαγνητικού πυρήνα, ο γεμίζοντας παράγοντάς του μειώνεται πολύ, έτσι στην εφαρμοσμένη μηχανική χρησιμοποιήστε σπάνια. Όταν η συχνότητα εφαρμογής υπερβαίνει 30kHz, λόγω της χαμηλής ειδικής αντίστασης permalloy, η απώλειά της θα αυξηθεί σημαντικά.
3.Features
1). Χαμηλό coercivity και μαγνητική απώλεια υστέρησης
2). Υψηλή ειδική αντίσταση και loweddy-currentloss
3). Υψηλή initialmagnetic διαπερατότητα και μέγιστη μαγνητική διαπερατότητα
4). Υψηλή πυκνότητα μαγνητικής ροής κορεσμού
Παράμετροι
| Μέγεθος (χιλ.) | Εισαγωγή τρέχον (α) | Δύναμη παραγωγής (MW) |
| 55*65*5 | 10 | 13mW λ. |
| 55*75*10 | 5 | 38mW λ. |
| 55*75*12 | 5 | 45mW λ. |
| 48*68*15 | 5 | 50mW λ. |
| 55*75*20 | 3 | 45mW λ. |
παράμετρος:
| ΜΕΓΕΘΟΣ | Ρεύμα εισαγωγής | Αναλογία στροφών | Φόρτος εργασίας | Τάση | Δύναμη παραγωγής |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
